21.5 การนำความรู้ทางอิเล็กทรอนิกส์ไปใช้งานทางวิทยาศาสตร์

ในการทดลองฟิสิกส์บางเรื่องอาจต้องใช้เวลาในการเก็บข้อมูล เช่น ในการเก็บข้อมูลความเข้มของแสงอาทิตย์ที่ตกบนพื้นที่รับแสงในเวลาหนึ่งวัน หรือหนึ่งสัปดาห์หรือต้องการวัดความเร็วของลมในหนึ่งวันหรือหนึ่งสัปดาห์ ฯลฯ การเก็บข้อมูลเช่นนี้เป็นงานที่ต้องใช้เวลามาก ผู้ทดลองอาจต้องออกแบบการเก็บข้อมูล โดยจัดเก็บทุกนาที ทุกสามนาที หรือทุกครึ่งชั่วโมง แต่ถึงแม้ว่าจะทำอย่างไรก็ตาม ยังไม่อาจเก็บข้อมูลได้ละเอียด เพราะผู้ทดลองเองจะต้องพักผ่อนหรือต้องทำกิจกรรมอื่นและถ้าจะให้เพื่อนช่วยก็ต้องมีการแบ่งงานกันทำซึ่งเป็นเรื่องที่ต้องใช้เวลามาก และถ้าต้องการเก็บข้อมูลในเวลากลางคืน ก็ยิ่งเป็นเรื่องที่ยุ่งยากมากขึ้นไปอีก
ดังที่กล่าวมานี้ เป็นการเก็บข้อมูลที่ต้องใช้เวลานาน แต่สำหรับการทดลองบางเรื่องผลเกิดขึ้นรวดเร็วมากจนผู้ทดลองมิอาจอ่านข้อมูลด้วยวิธีธรรมดาทัน เช่น การวัดอัตราเร็วของเสียงในตัวกลางต่างๆ การคายประจุของตัวเก็บประจุ การเปลี่ยนแปลงอุณหภูมิอย่างรวดเร็ว การบันทึกข้อมูลไปพร้อมกับการอ่านข้อมูลจากเครื่องมือวัดนั้นกระทำได้ยาก หรือมิอาจกระทำได้เลย
ในการเก็บข้อมูลดังกล่าวจึงต้องใช้เครื่องมือวัดแบบพิเศษที่สามารถทำงานได้ดี ในเวลาที่สั้นมากหรือในเวลาที่นานมาก ดังตัวอย่างที่ยกมาแล้ว การใช้คอมพิวเตอร์ร่วมกับการทดลองฟิสิกส์จึงเป็นวิธีการหนึ่งที่จะช่วยผู้ทดลองในการเก็บข้อมูล และนอกจากนี้ คอมพิวเตอร์ยังช่วยในการวิเคราะห์ แสดงภาพ หรือกราฟความสัมพันธ์ระหว่างปริมาณต่างๆ ทางกายภาพให้เราสามารถสรุปความสัมพันธ์แบบคณิตศาสตร์ได้
โดยทั่วไปเราสามารถใช้ตัวรับรู้ วัดปริมาณทางกายภาพ ในรูปของการเปลี่ยนแปลงความต่างศักย์ไฟฟ้า ระหว่างสายตัวนำสองสายที่ต่อกับตัวรับรู้ สายหนึ่งจะเรียกว่าสายสัญญาณ และอีกสายเรียกว่าสายดิน (ground, GND) การเปลี่ยนแปลงของความต่างศักย์ไฟฟ้าที่ได้จากตัวรับรู้โดยทั่วไปจะเป็นแบบต่อเนื่อง คือเป็นแบบอนาลอกดังแสดงในรูป 1 (ล่าง)

รูป 1 สัญญาณอนาลอกและสัญญาณดิจิตอล

แต่การวิเคราะห์โดยคอมพิวเตอร์นั้นทำงานแบบดิจิตอล ดังรูป 1 (บน) คือมีค่าความต่างศักย์ไฟฟ้าของสัญญาณกับ GND เพียงสองค่าเท่านั้น คือ สูงกับต่ำ (บางรุ่นใช้ 5 โวลต์ กับ 0 โวลต์) ดังนั้น เราจึงจำเป็นต้องมีอุปกรณ์ที่เปลี่ยนสัญญาณไฟฟ้าแบบอนาลอก ให้เป็นสัญญาณไฟฟ้าแบบดิจิตอล อุปกรณ์ดังกล่าวเรียกว่า ADC (Analog digital converter) ปัจจุบันมีการออกแบบ IC ที่ทำหน้าที่เป็น ADC เช่น IC เบอร์ ADC0804, ADC0809 โดยสัญญาณไฟฟ้าแบบอนาลอกจะถูกเปลี่ยนเป็นสัญญาณไฟฟ้าแบบดิจิตอล และความละเอียดของการเปลี่ยนขึ้นอยู่กับจำนวนบิต (bit) ของ ADC นั้นๆ

ADC แบบ 4   บิต จะมีความละเอียด 16 ขั้น

ADC แบบ 8   บิต จะมีความละเอียด 256 ขั้น

ADC แบบ 12 บิต จะมีความละเอียด 4096 ขั้น

ADC แบบ 16 บิต จะมีความละเอียด 65536 ขั้น

รูป 2 Analog digital converter แบบ 8 บิต

ตัวอย่างเช่น สัญญาณไฟฟ้าขนาดไม่เกิน 1 โวลต์ถูกเปลี่ยนโดย ADC แบบ 4 บิต จะมีความละเอียด 16 ขั้น แต่ถ้าใช้ ADC แบบ 16 บิต จะให้ความละเอียดสูงถึง 65,536 ขั้น นั่นคือความถูกต้องของการเปลี่ยนแปลงจะเพิ่มขึ้นตามจำนวนบิต ทำให้สัญญาณไฟฟ้าแบบดิจิตอลมีความใกล้เคียงกับสัญญาณไฟฟ้าแบบอนาลอกมากขึ้น ดังเช่น เครื่องเสียงแบบดิจิตอล CD (Compact disc) เลเซอร์ดิสก์ (LASER disc) การสื่อสารแบบดิจิตอล การส่งสัญญาณด้วยเส้นใยนำแสง

รูป 3 การส่งสัญญาณด้วยเส้นใยนำแสง

สำหรับการเปลี่ยนสัญญาณไฟฟ้าแบบดิจิตอล ให้กลับมาเป็นสัญญาณไฟฟ้าแบบอนาลอกนั้น สามารถทำได้โดยใช้อุปกรณ์ที่เรียกว่า DAC (Digital Analog Converter) ซึ่งมีรายละเอียดคล้ายกับ ADC
โดยสรุปเราสามารถใช้คอมพิวเตอร์เก็บข้อมูลการทดลองทางวิทยาศาสตร์ ไม่เฉพาะแต่ในวิชาฟิสิกส์เท่านั้น ปริมาณทางกายภาพใดๆ ก็ตามที่สามารถเปลี่ยนเป็นสัญญาณไฟฟ้าสามารถให้คอมพิวเตอร์เก็บข้อมูลได้ทั้งสิ้น แต่ในทางปฏิบัติจะมีรายละเอียดทางเทคนิคอีกมาก
งานทางอิเล็กทรอนิกส์นับเป็นงานที่พัฒนามาจากความรู้ทางฟิสิกส์ของแข็งและฟิสิกส์ยุคใหม่ จนนับเป็นงานทางเทคโนโลยีด้านหนึ่ง และความรู้ทางอิเล็กทรอนิกส์ก็สามารถนำไปใช้กับงานทางวิทยาศาสตร์ได้ทุกแขนง ไม่ว่าจะเป็นฟิสิกส์ เคมี ชีววิทยา โดยเฉพาะทางด้านเครื่องมือวัด การจัดเก็บข้อมูล การวิเคราะห์ข้อมูล แสดงให้เห็นว่าความรู้ทางวิทยาศาสตร์และทางเทคโนโลยีมีความเกี่ยวพันและส่งเสริมซึ่งกันและกัน



Read More
TOP

21.4 วัสดุอิเล็กทรอนิกส์ใช้ในการควบคุม

         โดยทั่วไปสัญญาณไฟฟ้าที่ผ่านออกมาจากวงจรตรรกะนั้นจะมีกำลัง (power) ต่ำ ไม่สามารถทำให้หลอดไฟฟ้าที่มีวัตต์สูงสว่างได้ หรือไม่อาจควบคุมการทำงานของมอเตอร์ในกิจกรรมนั้น เพียงแต่ทำให้ LED สว่างเท่านั้น ยังไม่อาจนำไปใช้งานจริง
          นอกจากนั้นสัญญาณไฟฟ้าที่ออกมาจากตัวรับรู้ต่างๆ มักจะมีกำลังต่ำเช่นกัน ไม่เพียงพอที่จะป้อนเข้า input ของวงจรตรรกะ ดังนั้น การจัดกระทำกับสัญญาณไฟฟ้า จึงเป็นสิ่งสำคัญเพื่อให้สัญญาณไฟฟ้ามีค่ากำลังสูงพอจะทำงานได้ตามที่เราต้องการ เพื่อเกิดความเข้าใจจึงเริ่มศึกษาจากลักษณะต่างๆ ของสัญญาณไฟฟ้า

21.4.1 สัญญาณไฟฟ้า

          ขณะเรากำลังพูดโทรศัพท์ คลื่นเสียงซึ่งเป็นคลื่นกลจากปากจะไปทำให้แผ่นไดอะแฟรมของไมโครโฟนที่อยู่ในตัวกระบอกโทรศัพท์สั่น การสั่นของแผ่นไดอะแฟรมจะมีผลทำให้เกิดสัญญาณไฟฟ้าจากไมโครโฟน ถ้าเราเอาอุปกรณ์ชนิดหนึ่งที่เรียกว่า ออสซิลโลสโคป (oscilloscope) มาดูรูปสัญญาณจะเห็นดังนี้


รูป 1 แสดงสัญญาณไฟฟ้า

          ถ้านำสัญญาณไฟฟ้าไปขยายโดยผ่านเครื่องขยายเสียงไปยังลำโพง เสียงที่ได้ยินจากลำโพงจะตรงกับเสียงพูดเข้าไปไมโครโฟน แสดงว่าสัญญาทั้งสองคือสัญญาณไฟฟ้าและคลื่นเสียงมีลักษณะตรงกัน เราเรียกสัญญาณไฟฟ้าที่ออกมาจากไมโครโฟนนี้ว่าเป็นสัญญาณไฟฟ้าแบบอนาลอก (analog) โดยลักษณะสำคัญของสัญญาณไฟฟ้าประเภทนี้คือการเปลี่ยนแปลงความต่างศักย์ไฟฟ้าหรือการเปลี่ยนแปลงของสัญญาณไฟฟ้าเมื่อเทียบกับเวลาจะมีค่าต่อเนื่องและมีรูปร่างเหมือนสัญญาณต้นฉบับ เมื่อได้สัญญาณไฟฟ้าที่ต้องการแล้ว เราก็สามารถจัดกระทำกับสัญญาณไฟฟ้าดังกล่าวได้ เช่น นำไปขยาย กรอง นับ วิเคราะห์ ฯลฯ

21.4.2 การขยายสัญญาณไฟฟ้า

          ดังที่กล่าวมาแล้วว่าสัญญาณไฟฟ้าต่างๆ นั้น มักจะมีกำลังต่ำ ไม่เพียงพอที่จะนำไปทำงานตามที่เราต้องการได้ เพื่อให้สัญญาณไฟฟ้ามีกำลังสูงขึ้น จึงต้องมีการขยายสัญญาณไฟฟ้า ให้มีขนาดโตขึ้นพอจะนำไปจัดการหรือวิเคราะห์ต่อไปได้
          งานสำคัญชิ้นหนึ่งของอิเล็กทรอนิกส์คือการขยายสัญญาณ บทบาทในยุคแรกของอิเล็กทรอนิกส์คือการขยายเสียง โดยไมโครโฟนจะเปลี่ยนสัญญาณเสียงให้เป็นสัญญาณไฟฟ้า แต่เนื่องจากขนาดของสัญญาณไฟฟ้ามีค่าน้อย ที่ระดับมิลลิโวลต์ จึงต้องมีวงจรขยายสัญญาณขึ้นเป็นร้อยเท่าพันเท่า ประเด็นสำคัญคือสัญญาณไฟฟ้า (signal) ต้องไม่มีสัญญาณรบกวน (noise) มิฉะนั้นสัญญาณรบกวนก็จะถูกขยายไปด้วย
          ตัวอย่างสัญญาณไฟฟ้าที่มีขนาดเล็กที่ระดับมิลลิโวลต์ หรือไมโครโวลต์ เช่น สัญญาณไฟฟ้าจากไมโครโฟนจะอยู่ที่ระดับมิลลิโวลต์ ส่วนสัญญาณไฟฟ้าที่ได้จากการเต้นของหัวใจจะอยู่ที่ระดับไมโครโวลต์

alt

รูป 2 แสดงการขยายสัญญาณไฟฟ้าจากหัวใจ

          สัญญาณไฟฟ้าดังกล่าวจะถูกขยายถึง 1,000,000 เท่า จนมีขนาด 1 โวลต์ ซึ่งพอที่จะนำไปวิเคราะห์ในวงจรไฟฟ้าภาคต่อไปได้ นอกจากนั้นสัญญาณไฟฟ้าที่ได้จากตัวรับรู้กัมมันตรังสี ซึ่งมีขนาดเล
็กจำเป็นต้องมีการขยายให้มีขนาดใหญ่ขึ้นพอที่จะจัดการต่อไปได้ โดยสรุปการขยายสัญญาณไฟฟ้าจึงเป็นเรื่องจำเป็นมากสำหรับอุปกรณ์ทางวิทยาศาสตร์
          วงจรขยายสัญญาณที่ดีต้องสามารถตัดสัญญาณรบกวนออกไปจนหมดหรือเกือบหมดดังเช่นการชมภาพจากโทรทัศน์ ถ้ามีสัญญาณรบกวนมากเราจะดูไม่รู้เรื่อง นอกจากนั้นปริมาณทางกายภาพบางปริมาณที่วัดออกมาในรูปสัญญาณไฟฟ้า เช่น คลื่นไฟฟ้าของหัวใจมีขนาดของสัญญาณไฟฟ้าระดับไมโครโวลต์ ต้องใช้วงจรขยายสัญญาณไฟฟ้าที่มีคุณภาพสูงมากมิฉะนั้นสัญญาณรบกวนจะเข้ามาทำให้การวัดผิดพลาดได้
          สำหรับกรณีสัญญาณไฟฟ้าที่ได้จากสัญญาณเสียงตามปกติ มันจะถูกขยายประมาณ 1,000 เท่า จะมีขนาดระดับ 1 โวลต์ การขยายส่วนนี้เรียกว่าพรีแอมพลิไฟเออร์ (preamplifier) จากนั้นสัญญาณก็จะผ่านเข้าภาคขยายกำลัง (power – amplifier) จนกระทั่งสัญญาณไฟฟ้ามีขนาดและกำลังสูงพอที่จะทำให้ลำโพงทำงานได้
          ดังนั้น ความรู้เรื่องการขยายสัญญาณไฟฟ้า จึงเป็นศาสตร์ที่มีความสำคัญต่อวงการวิทยาศาสตร์ แพทย์และความมั่นคงของประเทศ

21.4.3 การควบคุม

          วงจรการควบคุมเป็นส่วนสำคัญอีกส่วนหนึ่งของวิชาอิเล็กทรอนิกส์ ที่มักมีอยู่ในวิชาไฟฟ้ากำลัง การควบคุมเชิงอิเล็กทรอนิกส์นั้นสามารถกระทำได้หลายแบบ เช่น

  • การควบคุมบังคับให้สวิตซ์รีเลย์ทำงาน ซึ่งสวิตซ์รีเลย์ขนาดใหญ่สามารถควบคุมกระแสไฟฟ้าที่สูงหลายร้อยแอมแปร์ได้ โดยใช้สัญญาณไฟฟ้าควบคุมที่มีกระแสไม่ถึง 1 แอมแปร์
  • การใช้ทรานซิสเตอร์กำลัง
  • การใช้ไทรริสเตอร์ ไทรแอค ไดแอค ไดโอดกำลัง
สรุป

 สรุปขั้นตอนงานทางอิเล็กทรอนิกส์จะมีลักษณะเป็น 3 รูปแบบคือ

รูป 3 แสดงขั้นตอนต่างๆ ของงานทางอิเล็กทรอนิกส์

         ส่วนที่เป็น INPUT ซึ่งได้แก่สัญญาณไฟฟ้าที่ได้จากตัวรับรู้ เช่น ตัวรับรู้ความสว่างของแสง ความเข้มเสียง อุณหภูมิ ความดัน ลักษณะการเต้นของหัวใจ ฯลฯ ส่วนที่เป็น PROCESS คือการจัดกระทำกับสัญญาณไฟฟ้าที่เข้ามา ซึ่งอาจมีการขยายสัญญาณไฟฟ้าการวิเคราะห์และการตัดสินใจ เช่น เปิดไฟแสงสว่างของถนน เมื่อความเข้มแสงจากดวงอาทิตย์ลดลง ส่วนสุดท้ายคือ OUTPUT ซึ่งอาจมีหลายแบบ เช่น การควบคุมและการแสดง (display)
         ตัวอย่างของการควบคุมคือ ควบคุมสวิตซ์รีเลย์ ควบคุมมอเตอร์ ตัวอย่างของการแสดงผล คือทำให้หน้าปัดแสดงตัวเลข ทำให้เข็มมาตรไฟฟ้าเบนไปหรือมีเสียงเตือน ฯลฯ เป็นต้น

รูป 4 เครื่องมือวัดทางไฟฟ้า

         จะเห็นว่างานอิเล็กทรอนิกส์จำนวนมากได้เข้ามาเกี่ยวข้องกับชีวิตประจำวันของเราไม่ว่าจะเป็นเครื่องปรับอากาศ โทรทัศน์ วิทยุ โทรศัพท์มือถือ คอมพิวเตอร์ เครื่องซักผ้า เตาไมโครเวฟ ระบบการควบคุมการทำงานของเครื่องยนต์ เครื่องตรวจบัตรประจำตัวเจ้าหน้าที่ ตรวจบัตรธนาคาร และงานวิจัยทางวิทยาศาสตร์ การแพทย์ โทรคมนาคม สารสนเทศ ฯลฯ


Read More
TOP

21.3 วัสดุอิเล็กทรอนิกส์ใช้สำหรับการวิเคราะห์และตัดสินใจ

          นอกจากจะสามารถใช้วัสดุอิเล็กทรอนิกส์ในการวัดปริมาณทางกายภาพแล้ว ยังใช้ในการวิเคราะห์และตัดสินใจได้ ตัวอย่างเช่น การที่ไฟฟ้าสว่างตามถนนทำงานเมื่อแสงอาทิตย์ตกเป็นเพราะปริมาณแสงจากดวงอาทิตย์ที่ตกกระทบที่ LDR มีค่าลดลง ถึงระดับที่ตั้งไว้สวิตซ์จะเปิดให้ไฟแสงสว่างทำงาน
          เพื่อให้การวิเคราะห์และตัดสินใจของวงจรไฟฟ้าทำงานได้ถูกต้องยิ่งขึ้น จึงได้มีการออกแบบวัสดุอิเล็กทรอนิกส์กลุ่มหนึ่งไว้สำหรับทำหน้าที่ตัดสินใจทางตรรกะ คือ พวก LOGIC gate ต่างๆ เริ่มแรกจะศึกษาวงจรตรรกะแบบ NOT ซึ่งใช้ IC เบอร์ 7404 เป็นต้นแบบ

กิจกรรมที่ 21.5 วงจรตรรกะแบบ NOT

รูป 1 รูปแสดงการต่อวงจรไฟฟ้าและสัญลักษณ์ของตรรกะ NOT

คำอธิบายการต่อวงจร

          IC กลุ่ม 74 นี้จะทำงานที่ความต่างศักย์ไฟฟ้า 5 โวลต์เท่านั้น และสถานะตรรกะ (logic) จะมีเพียง 2 สถานะ คือ ต่ำ (low) กับ สูง (high) หรือ 0 กับ 1
          โดยที่ 0 คือ สถานะที่ศักย์ไฟฟ้าเท่ากับศูนย์เมื่อเทียบกับดิน GND (Ground) และ 1 คือ สถานะที่ศักย์ไฟฟ้าเท่ากับ 5 V เมื่อเทียบกับดิน GND
คำอธิบายการทำงานของวงจร
          IC 7404 เป็น IC ประเภทอินเวอร์เตอร์ (inverter) นั่นคือผลลัพธ์ที่ได้จาก IC ตัวนี้จะตรงข้ามกับ input เราสามารถเขียนความสัมพันธ์ตรรกะได้ดังนี้

ขา 1 (in) ขา 2 (out)
0 1
1 0
A B
0 1
1 0

จากตารางตรรกะดังกล่าว IC 7404 จะทำหน้าที่เท่ากับตรรกะ NOT



กิจกรรมที่ 21.6 วงจรตรรกะแบบ AND

รูป 2 รูปแสดงการต่อวงจรไฟฟ้าและสัญลักษณ์ของตรรกะ AND

คำอธิบายการทำงานของวงจร
          IC 7408 เป็น IC ประเภท AND นั่นคือผลลัพธ์ที่ได้จาก IC ตัวนี้ จะเป็นไปตามความสัมพันธ์ตรรกะดังนี้ (โดยที่ขา 1 และ 2 เป็น input ส่วนขา 3 เป็นผลลัพธ์หรือ output)

ขา 1 (in 1) ขา 2 (in 2) ขา 3 (out)
0 0 0
0 1 0
1 0 0
1 1 1
INPUT (A) INPUT (B) OUTPUT (C)
0 0 0
0 1 0
1 0 0
1 1 1

จากตารางตรรกะดังกล่าว IC 7408 จะทำหน้าที่เท่ากับตรรกะ AND < /font>



กิจกรรมที่ 21.7 วงจรตรรกะแบบ OR

รูป 3 รูปแสดงการต่อวงจรไฟฟ้าและสัญลักษณ์ของตรรกะ OR

คำอธิบายการทำงานของวงจร
          IC 7432 เป็น IC ประเภท OR นั่นคือผลลัพธ์ที่ได้จาก IC ตัวนี้ จะเป็นไปตามความสัมพันธ์ตรรกะดังนี้ (โดยที่ขา 1 และ 2 เป็น input ส่วนขาที่ 3 เป็นผลลัพธ์หรือ output)

ขา 1 (in 1) ขา 2 (in 2) ขา 3 (out)
0 0 0
0 1 1
1 0 1
1 1 1
INPUT (A) INPUT (B) OUTPUT (C)
0 0 0
0 1 1
1 0 1
1 1 1

จากตารางตรรกะดังกล่าว IC 7432 จะทำหน้าที่เท่ากับตรรกะ OR

รูป 4 แสดงสัญลักษณ์ LOGIC gate แบบต่างๆ

          ในการใช้ IC กลุ่มวิเคราะห์และตัดสินใจนั้น ยังมีตรรกะต่างๆ อีกมากมาย เช่น NAND NOR ฯลฯ
ซึ่งผู้สนใจสามารถศึกษาต่อได้ในวิชาวิศวกรรมศาสตร์ เพราะวงจรตรรกะเหล่านี้เป็นพื้นฐานที่สำคัญในการทำงานของคอมพิวเตอร์

ที่มาข้อมูล : หนังสือเรียนสาระการเรียนรู้พื้นฐานและเพิ่มเติม ฟิสิกส์ เล่ม 3
Read More
TOP

21.2 วัสดุอิเล็กทรอนิกส์ใช้สำหรับเป็นตัวรับรู้

     ความหมายของตัวรับรู้ทางไฟฟ้า คือ วัสดุหรือสารที่มีการตอบสนองต่อปริมาณทางกายภาพ การตอบสนองนี้มีผลทำให้กระแสไฟฟ้าที่ผ่านตัวรับรู้มีการเปลี่ยนแปลง สามารถนำตัวรับรู้มาสร้างเป็นเครื่องวัดปริมาณทางกายภาพได้
ตัวอย่างของการใช้วัสดุอิเล็กทรอนิกส์เป็นตัวรับรู้

ปริมาณกายภาพ ตัวรับรู้
แสง LDR, Photodiode
อุณหภูมิ Thermistor, IC LM 335
ความดัน Piezoelectric, Strain gauge
สนามแม่เหล็ก Reed relay, Hall effect, Induction coik
แรง Piezoelectric, Strain gauge
ความเข้มเสียง Condenser microphone
กัมมันตภาพรังสี Geiger Muller Counter
รังสีอินฟราเรด IR Photodiode
Read More
TOP

21.1.15 เพียโซอิเล็กทริค (Piezoelectric)

          เป็นอุปกรณ์ตรวจวัดแรงกลต่างๆ เช่น แรงดัน ความเร่ง การสั่น แรงเครียด หรือแรงกระทำอื่นๆ โดยเปลี่ยนพลังงานกลต่างๆเหล่านี้ให้เป็นพลังงานไฟฟ้า ในทางกลับกันเมื่อให้พลังงานไฟฟ้าแก่วัสดุที่มีคุณสมบัติเป็นเพียโซอิเล็ก ทริค วัสดุนั้นก็จะเปลี่ยนพลังงานไฟฟ้าเป็นพลังงานกลได้เช่นกัน

          วัสดุเพียโซอิเล็กทริก (piezoelectric material) เป็นเซรามิกประเภทหนึ่งที่มีสมบัติพิเศษ กล่าวคือ เมื่อได้รับแรงกล (mechanical force) จะให้แรงดันไฟฟ้า (voltage) ที่เรียกว่า ปรากฏการณ์เพียโซอิเล็กทริก (piezoelectric effect) ในทางกลับกันเมื่อวัสดุได้รับแรงดันไฟฟ้าจะทำให้มีการเปลี่ยนรูปร่าง (deformation) เกิดแรงกลซึ่งเรียกว่า ปรากฏการณ์อินเวอร์สเพียโซอิเล็กทริก (inverse piezoelectric effect) การเปลี่ยนไปมา ระหว่างพลังงานกล และพลังงานไฟฟ้า สามารถนำมาประยุกต์ใช้ในอุปกรณ์อิเล็กทรอนิกต่างๆ

          สมบัติเพียโซอิเล็กทริก จะเกิดขึ้นในวัสดุที่มีสภาพเป็นขั้วทางไฟฟ้าเท่านั้น วัสดุเพียโซอิเล็กทริก มีทั้งที่พบในธรรมชาติและจากการสังเคราะห์ โดยวัสดุที่พบในธรรมชาติได้แก่ แร่ควอร์ทซ์ แร่ทัวร์มารีน ส่วนวัสดุสังเคราะห์ได้แก่ เลดเซอร์โคเนียมไททาเนต (Lead zirconia titanate) ซึ่งนิยมเรียกว่า PZT เลดไททาเนต เซอร์โคเนต (Lead titanate zirconate) และแบเรียมไททาเนต (Barium titanate)

          อุปกรณ์อิเล็กทรอนิก ที่ใช้ประโยชน์จากวัสดุเพียโซอิเล็กทริก มีหลายอย่างด้วยกัน ขึ้นกับปรากฏการณ์ การเปลี่ยนแปลง ในกรณีที่มีการป้อนแรงดันให้วัสดุทำให้มีการเปลี่ยนแปลงรูปร่าง หรือเกิดแรงกล สามารถนำมาใช้เป็นทรานสดิวเซอร์ในอุปกรณ์อัลตราโซนิค (Ultrasonic) ทางการแพทย์ ลำโพง และนำมาใช้เป็นแอกซูเตอร์ (Actuator) ซึ่งเป็นอุปกรณ์ประกอบ ที่สำคัญของเครื่องพิมพ์ ชัตเตอร์ในกล้องถ่ายรูป วาล์วไฮโดรลิก (hydraulic valve) เป็นต้น และในกรณ๊ให้แรงแก่วัสดุทำให้เกิดแรงเคลื่อนไฟฟ้า สามารถใช้เป็นอุปกรณ์จุดแก๊ส (gas ignitor) ในเตาเครื่องทำความร้อน ใช้เป็นเครื่องกำเนิดไฟฟ้า (generator) ใช้เป็นตัวตรวจจับความดัน (pressure sensor) เป็นต้น

alt

ตัวอย่างภาพ เพียโซอิเล็กทริค เปลี่ยนแรงกดเป็นพลังงานไฟฟ้า

          การนำเพียโซอิเล็กทริค ไปใช้ในงานทางด้านวิศวกรรมชีวเวช เช่น ตัววัดคลื่นเสียงของหัวใจ(ไมโครโฟน), ตัวรับสัญญาณของเครื่องอัลตราซาวด์, Quartz crystal microbalance(QCM) ที่มีการประยุกต์ใช้ในการตรวจวัดสารชีวโมเลกุลจำนวนมาก, ตัวตรวจวัดแรง เป็นต้น

67834

          ตัวแปลงสัญญาณเพียโซอิเล็กทริก หรือ ผลึกเพียโซอิเล็กทริกนี้ ที่รู้จักกันโดยทั่วไปก็คือที่ทำประกายไฟในการจุดเตาแก๊สหรือไฟแช็คนั่นเอง การดีดหรือเคาะผลึกเพียโซอิเล็กทริกก็จะทำให้เกิดความต่างศักย์ระหว่างด้าน 2 ด้านของก้อนผลึก ถ้าต่อสายไฟออกมาก็สามารถทำให้เกิดประกายไฟฟ้าระหว่างขั้วไฟฟ้าได้

67835

          ในทางกลับกันถ้าใส่ไฟฟ้าเข้าไประหว่างผลึก ก็จะทำให้ผลึกมีการเปลี่ยนแปลงรูปร่าง ถ้าใส่สัญญาณไฟฟ้าเข้าไปจะทำให้ผลึกสั่นตามสัญญาณไฟฟ้านั้นได้ และเกิดการสั่นเป็นเสียงออกมาได้ การประยุกต์ใช้งานที่เห็
นได้ทั่วไปคือ ผลึกที่ให้กำเนิดเสียงต่างๆในเครื่องโทรศัพท์มือถือนั่นเอง

imageลำโพงแบบเพียโซอิเล็กทริก

ที่มา :ดร.จันทร์ชัย หญิงประยูร
http://www.vcharkarn.com/vcafe/133225

Read More
TOP

21.1.14 ไมโครโฟนชนิดคอนเดนเซอร์ (Condenser Microphone)

image       image

          คอนเดนเซอร์หรือ คาร์ปาซิเตอร์ไมโครโฟนเป็นไมโครโฟนประเภทหนึ่งที่นิยมใช้พอๆกับไดนามิกไมโครโฟน สามารถรับเสียงได้ไวมาก และมักติดอยู่กับเครื่องบันทึกเสียงทั่ว ๆ ไป
          คอนเดนเซอร์ ไมโครโฟน ต้องมีไฟเลี้ยงจ่ายให้อยู่ตลอดเวลาที่มีการใช้งานซึ่งอยู่ระหว่าง 9-48 โวลท์ที่มาจากแบตเตอรี่ที่บรรจุเข้าไปในตัวไมโครโฟน หรือจาก มิกเซอร์โดยผ่านทางสายไมโครโฟน หลัการทำงานคือเมื่อมีการเคลื่อนไหวเข้าใกล้และห่างออกจากกันระหว่างไดอะ แฟรมกับแบคเพรท (Back plate) โดยแบคเพรทจะอยู่กับที่และส่วนที่เป็นไดอะแฟรมจะเคลื่อนไหวตามเสียงที่เข้า มา จึงทำให้เกิดการเปลี่ยนแปลงทางคุณสมบัติทางประจุไฟฟ้าและทำให้เกิดกระแส ไฟฟ้าขึ้นซึ่งมีขนาดเล็กมาก ซึ่งจะถูกนำไปขยายโดยภาคขยายเล็กๆ ซึ่งซ่อนอยู่เพื่อขยายสัญญาณและเพื่อแยกค่าอิมพีเด้นของไมโครโฟนออกจากค่า อิมพีเด้นที่ต่ำที่ตัวไมโครโฟนต่ออยู่
          คอนเดนเซอร์ ไมโครโฟนมีคุณสมบัติทางเสียงที่ดีเหมือนธรรมชาติ ใช้กับงานที่ต้องการการตอบสนองทาง Transient เช่น เครื่องดนตรีที่เป็นพวก Percussion และนิยมใช้กันมากในห้องบันทึกเสียง และงานทั่วไป ความทนทานจะสู้ไดนามิกไมโครโฟนไม่ได้ ไวต่อการเสียหายเมือมีการกระแทกของเสียง การกระทบกระเทือนอย่างแรง และสภาพแวดล้อม เช่นความชื้น ราคาจะสูงกว่าไดนามิกไมโครโฟน

Read More
TOP

21.1.13 รีดสวิตซ์ (reed switch)

image image

          รีดสวิตซ์ (Reed switch) คือ แม็กเนติกเซนเซอร์ที่มีลักษณะเป็นแบบหน้าสัมผัส ซึ่งโดยปกติทั่วไปแล้ว จะเป็นหน้าสัมผัสแบบปกติเปิด (Normally Open : NO)สวิตซ์นี้จะทำงานโดยอาศัยสนามแม่เหล็ก ซึ่งอาจจะเห็นแม่เหล็กถาวร หรือแม่เหล็กไฟฟ้าก็ได้ แผ่นหน้าสัมผัสจะทำมาจากสารที่มีผลต่อสนามแม่เหล็ก (ferromagnetic) และติดตั้งอยู่ภายในกระเปาะแก้วเล็กๆที่มีการเติมก๊าซเฉื่อย เพื่อทำให้การตัดต่อการส่งกระแสไฟฟ้าได้เร็วยิ่งขึ้น

image รูปการทำงานของรีดสวิตซ์

           รีดสวิตซ์ คือสวิตซ์ที่ควบคุมการทำงานโดยใช้แม่เหล็ก ในการใช้งาน จะยึดรีดสวิตซ์ไว้ที่ตัวกระบอกสูบดังรูป โดยตัวกระบอกสูบต้องทำจากอลูมิเนียม ลูกสูบต้องมีคุณสมบัติเป็นแม่เหล็กถาวร ซึ่งการใช้รีดสวิตซ์มีความสะดวกในเรื่องของการติดตั้งที่ง่ายกว่าลิมิตสวิตซ์ทั่วไป           การทำงาน เมื่อลูกสูบเคลื่อนที่เข้าสุด อำนาจแม่เหล็กที่ตัวลูกสูบจะไปดึงดูดให้หน้าคอนแทคของรีดสวิตซ์ต่อกัน ซึ่งปกติหน้าคอนแทคจะเป็นหน้าคอนแทคปกติเปิด เมือลูกสูบเคลื่อนที่มาตรงกับตำแหน่งของรีดสวิตซ์ รีดสวิตซ์ก็จะปิดวงจร และเมื่อลูกสูบเคลื่อนที่ออกไปตรงกับตำแหน่งของรีดสวิตซ์ตัวนอก อำนาจแม่เหล็กของลูกสูบก็จะดึงดูดให้รีดสวิตซ์ปิดวงจรเช่นกัน

Read More
TOP

21.1.12 วาริสเตอร์ (Varistor)

      metal oxide varistorFile:Varistor.PNG

          เป็นอุปกรณ์สารกึ่งตัวนำอีกชนิดหนึ่งที่ผลิตมาจากซิลิกอนคาร์ไบด์ , สังกะสี ออกไซด์ ( Zincite ) หรือ ไททาเนียมออกไซด์ โดยบดสารแหล่านี้ให้เป็นเม็ดเล็กๆ และ นำไปเผาที่อุณหภูมิสูงจนแข็งตัว เป็นเซรามิก. ลักษณะ เด่นของตัวต้านทานที่แปรค่าตามแรงดันนี้ คือ สามารถเปลี่ยนแปลงค่าความต้านทานได้ตามระดับแรงดันไฟฟ้า การทำงานของวาริสเตอร์คล้ายกับซีเนอร์ไดโอด คือ เมื่อแรงดันไฟฟ้าสูงกว่าค่าที่กำหนดมันจะยอมให้กระแสไหลผ่านตัวมันเองได้ ยังผลให้สามารถรักษาระดับของแรงดันไฟฟ้าให้อยู่ในสภาพปกติ วาริสเตอร์ชนิดนี้เรามักจะเรียกว่า วีดีอาร์ (VDR : Voltage Dependent Resistor) และมีบางชนิดที่มีลักษณะการทำงานคล้ายกับไดโอดแต่จุดทำงานจะสูงตามที่กำหนด

          การใช้วาริสเตอร์จะใช้เป็นวงจรป้องกันอุปกรณ์ต่างๆ ไม่ให้ได้รับความเสียหาย เมื่อกระแสไฟฟ้าหรือแรงดันไฟฟ้าในวงจรเกิดการเปลี่ยนแปลงสูงขึ้น โดยวาริสเตอร์จะทำหน้าที่แบ่งกระแสไฟฟ้าหรือลดแรงดันไฟฟ้า เมื่อกระแสไฟฟ้าหรือแรงดันไฟฟ้ามากเกินปกติ มิฉะนั้นวงจรอาจเกิดการเสียหายได้ สามารถนำไปใช้ งานที่เกี่ยวกับไฟกระแสสลับ ซึ่งไดโอดที่นิยมนำมาใช้ป้องกันวงจรทั่วไปไม่สามารถใช้งานได้ การทำงานของวาริส เตอร์นั้น สามารถเข้าใจได้ง่ายโดยพิจารณาว่าเป็นซีเนอร์ไดโอดสองตัวต่อหลังชนกัน. เมื่อค่าแรงดันที่ป้อนให้วาริสเตอร์ต่ำกว่าค่าที่กำหนดไว้ กระแสจะไหลได้น้อย เนื่องจากค่าความต้านทานสูง เมื่อแรงดันเพิ่มขึ้น ค่าความต้านทานจะลดลง และกระแสเพิ่มขึ้นอย่างเป็นเอ็กโพเนนเชียล

         การเลือกใช้ชนิดของวาริสเตอร์ให้เหมาะสมกับงานนั้น ไม่จำเป็นที่เราต้องรู้ถึงคุณสมบัติของมันอย่างแท้จริง เพียงแต่ รู้ข้อมูลบางอย่าง เช่น

  • ระดับแรงดันช่วงที่วาริสเตอร์เริ่มทำงาน ซึ่งความแหลมของช่วงแรงดันนี้ เป็นคุณสมบัติที่ขึ้นอยู่กับสารที่ใช้ ทำ ยกตัว อย่างเช่น วาริสเตอร์ที่ทำจากสังกะสี – ออกไซด์ จะมีช่วงแรงดันที่แหลมกว่าชนิดที่ทำจากซิลิ กอนคาร์ไบด์. ส่วนวาริส เตอร์ที่ทำจากไททาเนี่ยมออกไซด์ จะมีช่วงแรงดันค่อนข้างต่ำ ( ประมาณ 2.7 โวลต์ ) แรงดันช่วงที่วาริส เตอร์เริ่มทำงาน นี้จะถูกกำหนดมาสำหรับค่ากระแสที่เหมาะสม ซึ่งขึ้นอยู่กับค่าของวาริส เตอร์
  • ค่ากระแสยอดสูงสุด หรือ พลังงานของพัลส์สูงสุด ซึ่งสามารถแผ่กระจายออกไป โดยค่าพลังงานของพัลส์สูงสุดนี้ เป็น ตัวแปรที่สำคัญที่สุดในวงจรป้องกัน
การประยุกต์ใช้งาน

          วาริสเตอร์นั้น ถูกนำไปใช้ในการกำจัดสัญญาณรบกวนที่เป็นพัลส์กำลังงานสูง โดยเฉพาะ เช่น จากแสงสว่าง หรือ อื่นๆ ที่เกิดขึ้นในวงจรที่มีตัวเหนี่ยวนำถูกเปิดวงจร. การตัดต่อนี้ อาจจะเป็นผลจากสวิตซ์ ฟิวส์ หรือ จากสารกึ่งตัวนำถ้าสารกึ่งตัวนำ นี้เป็นไทริสเตอร์. คุณอาจจะคิดว่าไม่มีปัญหาเกิดขึ้น เนื่องจากอุปกรณ์นี้จะเปิด วงจรเฉพาะจุดที่แรงดันของปหล่งจ่ายไฟเท่ากับ ศูนษ์ . ดังนั้น จึงไม่น่าที่จะมีแรงดันเหนี่ยวนำเกิดขึ้น ซึ่งความจริงแล้ว การตัดต่อ จะเกิดขึ้นในขณะเดียวกับที่กระแสลดลงต่ำกว่า ค่ายึด ( holding value ) ซึ่งเป็นค่ากระแสที่จำเป็น. สำหรับรักษาให้ไทริสเตอร์ยังคงนำกระแ
สอยู่ ค่ากระแสยึดมีค่าไม่เท่ากับ ศูนย์ จึงทำให้เกิดแรงเคลื่อนไฟฟ้าเหนี่ยวนำ จำนวนเล็กน้อยขึ้น. ในหลายๆ กรณี พลังงานสนามแม่เหล็กซึ่งเท่ากับ 1 / 2 L(Iกำลัง2) จะถูกกระจายผ่านไดโอด และ ส่วนของความต้านทานที่เกิดจากการเหนี่ยวนำด้วยตัวเอง โดยที่ I เป็นค่ากระแสใน ขณะตัดวงจร เนื่องจากค่าความเหนี่ยวนำด้วยตัวเองส่วนใหญ่ แล้วจะเป็นการควบคุมทาง ด้านไฟกระแสในขณะตัดวงจร และ L เป็นค่าความเหนี่ยวนำทั้งหมดของวงจร. เนื่องจากค่าความเหนี่ยวนำด้วยตัวเองส่วนใหญ่แล้ว จะเป็นการควบคุมทางด้านไฟกระ แสสลับ จึงทำให้ไม่สามารใช้ไดโอดได้. ดังนั้น วาริส เตอร์จึงเป็นหนทางเดียว ที่จะแก้ปัญหานี้ได้.

          สิ่งที่ควรคำนึงถึงในการเลือกใช้วาริสเตอร์สำหรับงานเฉพาะ คือ

  • แรงดันทีเป็นยอดซึ่งอุแกรณ์ที่ถูกป้องกันสามารถทนได้โดยไม่เกิดความเสียหายนั้น จะต้องเลือกวาริสเตอร์ ที่มีค่าแรงดัน เริ่มทำงานต่ำกว่า แรงดันที่เป็นยอดนี้
  • ค่าแรงดันสูงสุด ( VP) ที่ตกคร่อมวาริส เตอร์ภายใต้เงื่อนไขปกติ ( ในงานเกี่ยวกับไฟกระแสสลับ ค่า VP = 1.414 Vrms ) เป็นกฏที่ต้องจำไว้ว่า กระแสที่ไหลผ่านวาริส เตอร์ที่ระดับแรงดันขนาดนี้ จะต้อง ต่ำกว่า 1 mA
  • ค่ากระแสทรานเชียนต์สูงสุด
  • ค่ากำลังงานที่กระจายตัวในวาริส เตอร์ระหว่างมีสัญญาณรบกวนเกิดขึ้น. เมื่อตัววาริส เตอร์ต่อคร่อมตัวเหนี่ยวนำอยู่ ค่ากำลังงานนี้จะต้องน้อยกว่า 1 / 2 L(Iกำลัง2)
  • การกระจายกำลังงานเฉลี่ย โดยเฉพาะอย่างยิ่งถ้าตราส่งพัลส์มีค่าสูง หรือ ถ้าแรงดันเริ่มทำงานไม่สูงเกินกว่าค่าแรงดัน ปฏิบัติงานในภาวะปกติ.



วาริสเตอร์ ผู้พิทักษ์วงจร : สว่าง ประกายรุ้งทอง

ที่มา : วารสาร SEMICONDUCTER ฉบับที่ 74 เดือน ธันวาคม พ.ศ. 2529 – มกราคม พ.ศ. 2530

Read More
TOP

21.5.10 โฟโต้ไดโอด(Photo Diode)

2.1 โฟโต้ไดโอด (Photo Diode)

          โฟโต้ไดโอด (Photo Diode) เป็นอุปกรณ์เชิงแสงชนิดหนึ่ง ที่ประกอบด้วยสารกึ่งตัวนำชนิด P และสารกึ่งตัวนำชนิด N รอยต่อจะถูกห่อหุ้มด้วยวัสดุที่แสงผ่านได้ เช่น กระจกใส โฟโต้ไดโอดจะมีอยู่ 2 แบบ คือแบบที่ตอบสนองต่อแสงที่เรามองเห็น และแบบที่ตอบสนองต่อแสงในย่านอินฟาเรด (IR Photo Diode) ในการรับใช้งานจะต้องต่อโฟโต้ไดโอดในลักษณะไบอัสกลับ

          โฟโต้ไดโอด (Photo Diode) จะยอมให้กระแสไหลผ่านได้มากหรือน้อยนั้นขึ้นอยู่กับปริมาณความเข้มของแสง เมื่อโฟโต้ไดโอดได้รับไบอัสกลับ (Reverse Bias) ด้วยแรงดันค่าหนึ่งและมีแสงมาตกกระทบที่บริเวณรอยต่อ ถ้าแสงที่มาตกกระทบมีความยาวคลื่นหรือแลมด้าที่เหมาะสมจะมีกระแสไหลในวงจร โดยกระแสที่ไหลในวงจร จะแปรผกผันกับความเข้มของแสงที่มาตกกระทบ ลักษณะทั่วไปขณะไบอัสตรง (Forward Bias ) จะยังคงเหมือนกับไดโอดธรรมดาคือยอมให้กระแสไหลผ่านได้

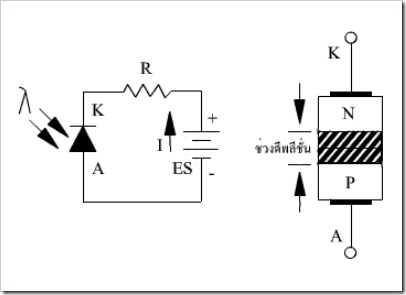

รูปที่ 1 แสดงสัญลักษณ์ และการไบอัสใช้งาน

           โฟโต้ไดโอดเมื่อเทียบกับ LDR (ตัวต้านทานที่แปรค่าตามแสง) แล้วโฟโต้ไดโอดมีการเปลี่ยนแปลงค่าความต้านทานเร็วกว่าLDR มาก จึงนิยมนำไปประยุกต์งานในวงจรที่ต้องการความเร็วสูง เช่น เครื่องนับสิ่งของ, ตัวรับรีโมทคอนโทรล, วงจรกันขโมยอินฟาเรดเป็นต้น

           เนื่องจากโฟโต้ไดโอดให้ค่าการเปลี่ยนแปลงของกระแสต่อแสงต่ำ คืออยู่ในช่วง 1-10 mAเท่านั้น ดังนั้นการใช้งานโฟโต้ไดโอดจึงต้องมีตัวขยายกระแสเพิ่มเติม ผู้ผลิตจึงหันมาใช้ทรานซิสเตอร์เป็นตัวขยายกระแสเพิ่มเติมอยู่ในตัวถังเดียวกัน ซึ่งเรียก ว่าโฟโต้ทรานซิสเตอร์(Photo Transistor)

2.2 โฟโต้ทรานซิสเตอร์ (Photo Transistor)

                โฟโต้ทรานซิสเตอร์ (Photo Transistor)จะประกอบด้วยโฟโต้ไดโอดซึ่งจะต่ออยู่ระหว่างขาเบสกับคอลเลคเตอร์ ของทรานซิสเตอร์ ดังรูป 2  กระแสที่เกิดขึ้นจากาการเปลี่ยนแปลงของแสงจะถูกขยายด้วยทรานซิสเตอร์ (Transistor)  ในการใช้งานโฟโต้ทรานซิสเตอร์ รอยต่อระหว่างเบส-อิมิตเตอร์ (Base-Emitter) จะต่อไบอัสกลับ(Reverse Bias) ที่รอยต่อนี้เองเป็นส่วนที่ทำให้เกิดการแปลงค่ากระแสที่ขึ้นอยู่กับความเข้มแสง


รูปที่ 2 แสดงสัญลักษณ์ โครงสร้าง และวงจรสมมูล ของโฟโต้ทรานซิสเตอร์

2.3 โฟโต้ดาร์ลิงตันทรานซิสเตอร์(Photo DaringtonTransistor)

โฟโต้ดาร์ลิงตันทรานซิสเตอร์ (Photo DaringtonTransistor)คือโฟโต้ทรานซิสเตอร์ 2 ตัวต่อร่วมกันในลักษณะวงจรดาร์ลิงตัน คือต่อในลักษณะขาอิมิตเตอร์(Emitter) ของตัวหนึ่งจะต่อเข้ากับเบส (Base) ของตัวถัดไป ลักษณะการต่อเช่นนี้จะทำให้ทรานซิสเตอร์มีอัตราการขยายสูงขึ้นอีกมาก



< /div>


   รูปที่ 3 แสดงสัญลักษณ์ และโครงสร้างของโฟโต้ดาร์ลิงตันทรานซิสเตอร์

Read More
TOP

21.5.9 LDR ตัวต้านทานไวแสง

    ตัวต้านทานไวแสง (Light Independent Resistor) หรือเรียกสั้น ๆ ว่า LDR ทำมาจากสารแคดเมียมซัลไฟล์ (Cds) หรือแคดเมียมซีลิไนด์ (Cdse) ซึ่งเป็นสารประกอบชนิดกึ่งตัวนำมาฉาบบนแผ่นเซรามิคที่ใช้เป็นฐานรอง แล้วต่อขาจากสารที่ฉาบเอาไว้ออกมาดังโครงสร้างในรูป 1
    ตัวต้านทานไวแสง (Light Independent Resistor) หรือเรียกสั้น ๆ ว่า LDR ทำมาจากสารแคดเมียมซัลไฟล์ (Cds) หรือแคดเมียมซีลิไนด์ (Cdse) ซึ่งเป็นสารประกอบชนิดกึ่งตัวนำมาฉาบบนแผ่นเซรามิคที่ใช้เป็นฐานรอง แล้วต่อขาจากสารที่ฉาบเอาไว้ออกมาดังโครงสร้างในรูป 1



ldr1
รูป 1 โครงสร้างของ LDR

    ตุณสมบัติทางแสง

    LDR ไวต่อแสงนช่วงคลื่น 400-1000 นาโนเมตร (1 นาโนเมตร = 10-9 เมตร) ซึ่งครอบคลุมช่วงคลื่นที่ไวต่อตาคน (400-700 นาโนเมตร) นั่นคือ LDR ไวต่อแสงอาทิตย์ และแสงจากหลอดใส้ หรือ หลอดเรืองแสง และยังไวต่อแสงอินฟาเรดที่ตามองไม่เห็นอีกด้วย (ช่วงคลื่นตั้งแต่ 700 นาโนเมตรขึ้นไป)



ldr2
รูป 2 กราฟแสดงความไวของ LDR ที่ความยาวคลื่นต่าง ๆ กัน เทียบกับตาคน

    คุณสมบัติทางไฟฟ้า

    อัตราส่วนของความต้านทาน LDR ขณะที่ไม่มีแสงกับในขณะที่มีแสง อาจมีค่าต่างกัน 100, 1,000, 10,000 เท่า แล้วแต่แบบหรือรุ่น
    ความต้านทานในขณะไม่มีแสงจะอยู่ในช่วงตั้งแต่ 0.5 MW ขึ้นไป และความต้านทานขณะที่มีแสงจะอยู่ในช่วงตั้งแต่ 10 KW ลงมาทนแรงดันสูงสุดได้มากกว่า 100 โวลท์ และทนกำลังไฟได้ประมาณ 50 mW

    การวัดความต้านทานของ LDR

    เนื่องจาก LDR ทนกำลังไฟฟ้าได้เพียงประมาณ 50 mW ดังนั้นถ้าเราใช้โอห์มมิเตอร์สเกล Rด1 วัดความต้านทานของ LDR อาจทำความเสียหายให้กับ LDR ได้ เราอาจวัดความต้านทานของ LDR ได้โดยอ้อมดังนี้
    โดยอาศัยวงจรแบ่งแรงดัน เราได้ความสัมพันธ์ระหว่าง V และ V ดังนี้



ldr3
รูป 3

    เราสามารถใช้หลักการนี้วัดความต้านทานของ LDR ได้ โดยการต่อ LDR อนุกรมกับโวลท์มิเตอร์แล้วต่อกับแหล่งจ่ายไฟ ดังรูป 4



ldr4
รูป 4

    ดังนั้นถ้าตั้งสเกลของโวลท์มิเตอร์ไว้ที่ 10 V ความต้านทานของโวลท์มิเตอร์จะเป็น (10)(20K) = 200 KW หรือตั้งสเกล 5 V จะได้ Rv เป็น (5)(20K) = 100KW เป็นต้น
    เมื่อไปซื้อ LDR มาใช้งาน อาจไม่รู้ค่าความต้านทานของ LDR ไปประกอบกับวงจรชมิดท์ทริกเกอร์ ไปควบคุมการปิดเปิดไฟถนน ซี่งอาจศึกษาได้จากตัวอย่างการใช้งาน



    การนำ LDR ไปใช้งาน

    จากหลักการดังกล่าวแล้วจะเห็นว่าเมื่อมีแสงสว่างมาตกที่ตัว LDR กระแสที่ไหลผ่านตัว LDR จะสูง เนื่องจากมีความต้านทานต่ำ และเมื่อไม่มีแสงความต้านทานของ LDR มีค่าสูง ทำให้กระแสไหลไดน้อย เราจึงอาจนำ LDR ไปเป็นส่วนประกอบของมิเตอร์วัดวามเข้มแสงได้ดังนี้



ldr5
รูป 5การใช้ LDR เป็นส่วนประกอบของวงจรมิเตอร์วัดแสงอย่างง่าย

    นอกจากนี้เราอาจใช้ LDR ในวงจรควบคุมด้วยแสงได้ดังนี้





ldr6
รูป 6



    ในรูป 6 LDR และความต้านทานปรับค่าได้ 1 MW เป็นวงจรแบ่งแรงดันรูป 6 ก. แรงดัน Vout จะมีค่าเกือบเท่ากับ Vcc เมื่อมีแสงมาตกและจะมีค่าน้อยเมื่อไม่มีแสงมาตาก
    ส่วนรูป 6 ข. เป็นแบบตรงกันข้าม คือ เมื่อมีแสงมาตก แรงดันเอาท์พุทจะมีค่าต่ำ และจะมีค่าสูงเมื่อไม่มีแสงมาตก
    ลองประกอบวงจรสวิทช์ควบคุมด้วยแสงต่อไปนี้



ldr7
รูป 7 วงจรสวิทช์ซึ่งจะทำงานเมื่อไม่มีแสงสว่าง

    การทดลองวัดความต้านทานของ LDR

    เนื่องจาก LDR ทนกำลังไฟฟ้าได้เพียงประมาณ 50 mW ดังนั้นถ้าเราใช้โอห์มมิเตอร์สเกล Rด1 วัดความต้านทานของ LDR อาจทำความเสียหายให้กับ LDR ได้ เราอาจวัดความต้านทานของ LDR ได้โดยอ้อมดังนี้
    โดยอาศัยวงจรแบ่งแรงดัน เราได้ความสัมพันธ์ระหว่าง V และ V ดังนี้



ldr8
รูป 8

    เราสามารถใช้หลักการนี้วัดความต้านทานของ LDR ได้ โดยการต่อ LDR อนุกรมกับโวลท์มิเตอร์แล้วต่อกับแหล่งจ่ายไฟ ดังรูป 9



ldr9
รูป 9

ดังนั้นถ้าตั้งสเกลของโวลท์มิเตอร์ไว้ที่ 10 V ความต้านทานของโวลท์มิเตอร์จะเป็น (10)(20K) = 200 KW หรือตั้งสเกล 5 V จะได้ Rv เป็น (5)(20K) = 100KW เป็นต้น
